Построение СКУД

В настоящий момент существует два варианта развертывания СКУД “ПИКАР”, отличающиеся каналом связи, объединяющим контроллеры терминалов в единую сеть:

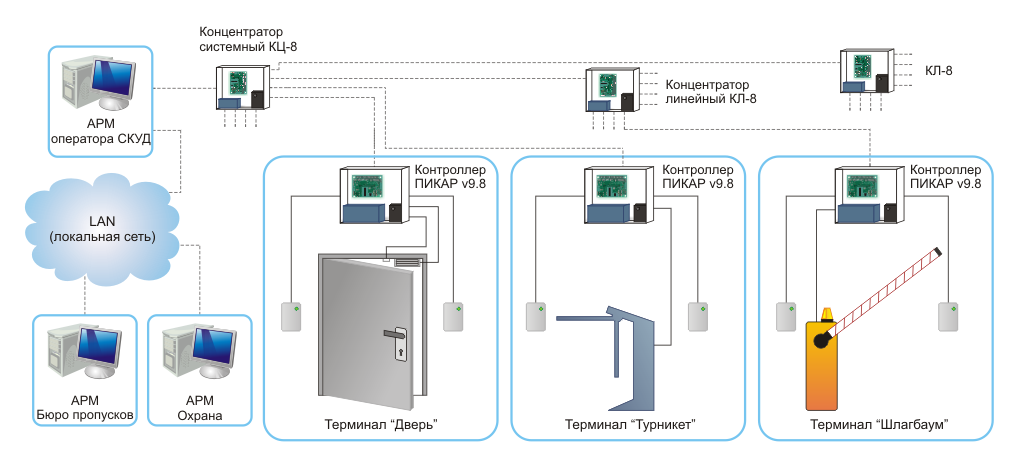

1. На основе трехпроводной линии (токовая петля) с оптической развязкой.

Контроллеры терминалов объединены в общую сеть через систему концентраторов, к каждому из которых подключается от 1 до 8 контроллеров. Для соединения контроллеров с концентраторами применяется трехпроводная линия длиной до 100м. Последний из концентраторов (системный, центральный) подключается к компьютеру через стандартный последовательный порт RS-232.

2. На основе сети Ethernet

Контроллеры терминалов объединены в общую сеть через систему концентраторов, к каждому из которых подключается от 1 до 4 контроллеров. Концентраторы подключаются к сети Ethernet(возможно использование, как существующей локальной сети, так и проведение новой). Для соединения контроллеров с концентраторами используется трехпроводная линия длиной до 100м. Компьютер управляет работой системы через Ethernet
